一、主要机械部件、机构：

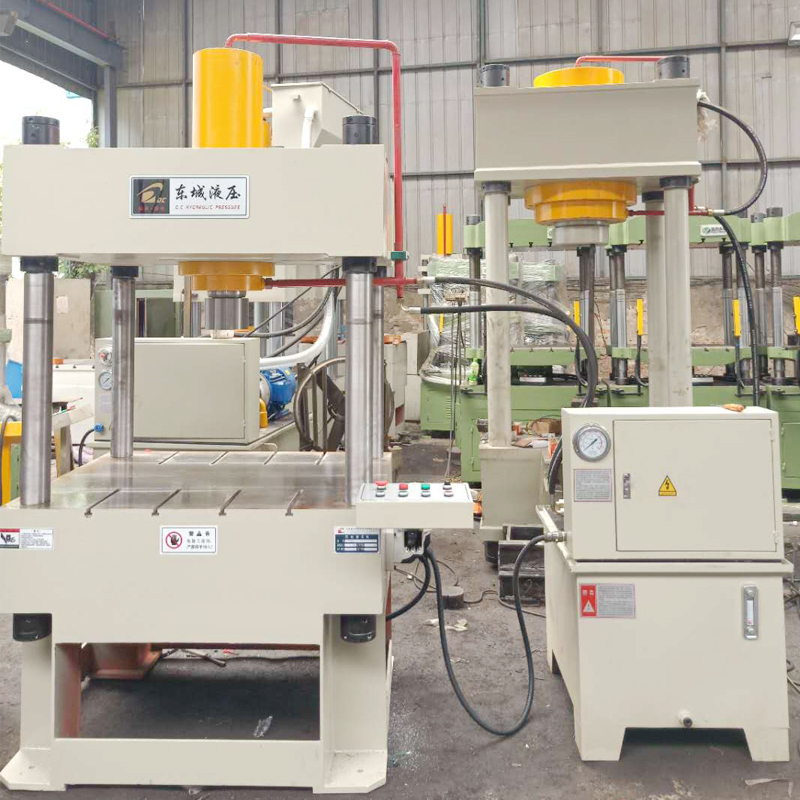

机器采用龙门架全钢性结构，经振动时效处理使机械变形量小，机架设计经由有限元设计，具有高刚性、高精度。龙门式液压机工作台能上下移动，大大扩展了机器开合高度，使用更方便。由主缸、液压动力系统及电器系统等部件组成。工作台采用优质钢板焊接而成，确保可靠性和耐用性。

二、液压系统：

2.1   本机有独立的液压动力机构，由泵、电机、阀集成块、油箱等组成，动力机构中包括油液过滤，液位显示等多种装置。

2.2   液压系统采用二通插装阀，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统，确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀，调整主缸上腔压力。

2.3   主油泵为轴向柱塞泵,性能稳定。

2.4   油箱为钢板焊接结构，设有油标便于观测油位，空气滤清器、阀集成块等在油箱盖板上方有序排列。

2.5   主要液压管路采用法兰连接，并设有布局合理的抗震管夹，以防止高压管道的震动和泄漏，管道安装前进行酸洗和钝化处理，以保证油液的清洁度。

2.6   压力表：本机使用抗震压力表，不易损坏，电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到保护作用。

2.7   压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油，使系统始终保持在设定压力内，到达超压保护作用。

三、电气系统：

3.1   设有独立的电气控制系统，继电器或PLC控制系统（PLC另加价），采用按钮集中控制。

3.2   本机电源为AC380V，50HZ； 指示灯电压为380V。

四、操作系统：

4.1   可实现调整和半自动两种操作方式。

4.2   调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。

4.3   半自动：按压工作按钮，完成一次工艺循环。

（半自动动作也可跟据用户要求设定）

4.4   滑块行程由行程控制装置调整。

4.5   主缸由远程调压阀进行调压。

五、 安全装置：

5.1   静止及急停按钮：发生异常时按“静止”按钮，动作停止。按“急停”按钮，包括电机停止运行。

5.2   电机控制部分有热保护器、断路器等装置，保护电机过载免受损坏及过流短路保护。

5.3   主缸下腔控制块设有防滑下落装置及安全阀，滑块可静止在任意位置，防止滑块失控下滑。

5.4   超载保护：液压系统回路设有安全阀，油压超过设定值时液压系统自动溢流限压，保护设定值可调，确保压机不会超载工作。

5.5   超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到超压保护作用。
